CD4007: Une analyse complète d'un circuit intégré CMOS multifonctionnel

Dans le domaine de la technologie électronique moderne,CMOS (complémentaires de sémiconteur métal-oxyde) Circuits intégréssont devenus des composants principaux dans la conception de circuits numériques et analogiques en raison de leur faible consommation d'énergie, de leur intégration élevée et de leur excellente compatibilité. En tant que dispositif CMOS classique, le CD4007 occupe une position importante dans la pratique de l'ingénierie électronique avec sa conception structurelle unique et ses caractéristiques d'application flexibles. Cet article analysera de manière approfondie les détails techniques et la valeur pratique de ce circuit intégré à partir de plusieurs dimensions telles que la structure, les caractéristiques et les applications.

Qu'est-ce que CD4007?

Le CD4007est un circuit intégré polyvalent (IC) appartenant à la famille CMOS (complémentaire-oxyde-oxyde-semiconductor), largement utilisé en électronique pour sa configuration de transistor flexible. À la base, il contient trois paires de transistors MOS complémentaires: chaque paire se compose d'un MOSFET à canal N (NMOS) et d'un MOSFET à canal P (PMOS). Cette structure permet aux concepteurs de configurer les transistors de diverses manières, comme en série, parallèles ou en tant que dispositifs individuels - pour répondre à différents besoins de circuit, des simples commutateurs et onduleurs à des portes ou amplificateurs logiques plus complexes. Un avantage clé du CD4007 est sa compatibilité avec plusieurs familles logiques, y compris le TTL (Transistor-Transistor Logic) et les NMOS, ce qui le rend adaptable à divers conceptions de systèmes. Il fonctionne sur une large plage de tension (généralement 3 V à 18V), offre une faible consommation d'énergie et présente une bonne immunité de bruit, ce qui est crucial pour maintenir l'intégrité du signal dans les applications sensibles. De plus, le CI comprend une protection intégrée contre les décharges électrostatiques (ESD) via des diodes de serrage entre les bornes de drain et le sol, améliorant sa durabilité pendant la manipulation et le fonctionnement. Ces fonctionnalités, combinées à sa flexibilité et à leur rentabilité, font du CD4007 un incontournable des projets éducatifs, du prototypage et des conceptions électroniques pratiques.

Structure centrale et principe de travail de CD4007

L'avantage principal deCD4007découle de sa configuration de transistor interne sophistiqué. La puce contient trois paires de transistors MOS en mode d'amélioration complémentaires - chaque paire se compose d'un transistor de canal N (NMOS) et d'un transistor à canal p (PMOS), totalisant 3 transistors NMOS et des transistors 3 PMOS. Cette structure symétrique lui permet de fonctionner dans les modes série et parallèles, jetant les bases de divers conceptions de circuits.
En termes de principes électriques, le fonctionnement deCD4007repose sur les caractéristiques de commutation des transistors MOS. Lorsqu'une haute tension est appliquée à la porte d'un transistor NMOS, un canal conducteur se forme entre le drain et la source, allumant le transistor; tandis qu'un transistor PMOS s'allume lorsqu'une basse tension est appliquée à sa porte. En contrôlant la tension de la porte, un contrôle de commutation précis des transistors peut être obtenu, construisant ainsi diverses fonctions logiques ou circuits de traitement du signal.
Il convient de noter que les substrats de tous les transistors PMOS à l'intérieur de la puce sont connectés à la broche d'alimentation positive (VDD, broche 14), et les substrats des transistors NMOS sont uniformément connectés au sol (VSS, broche 7). Cette conception garantit que les transistors fonctionnent dans un état de biais stable et réduisent l'interférence de l'effet du substrat sur les performances du circuit.

Spécifications du CD4007

CaractéristiquesCD4007

Configuration du transistor: Il se compose de trois paires de transistors MOS complémentaires - en particulier,Trois MOSFET à canal N (NMOS) et trois MOSFET de canal P (PMO). Ce couple permet une conception de circuits flexible en activant des séries, parallèles ou d'autres configurations personnalisées des transistors.

Plage de tension large: Fonctionne sur une large gamme de tension d'alimentation, généralement de 3V à 18V. Cette flexibilité le rend compatible avec diverses sources d'alimentation et adaptées aux applications à basse tension et à tension modérée.

Faible consommation d'énergie: En tant que dispositif CMOS, il présente une très faible dissipation de puissance statique, ce qui le rend idéal pour les appareils ou les circuits alimentés par batterie où l'efficacité énergétique est critique.

Immunité à bruit élevé: La technologie CMOS fournit intrinsèquement une forte immunité de bruit, assurant un fonctionnement stable même dans des environnements avec des interférences électriques. Cette fonction améliore la fiabilité des circuits en utilisantle CD4007.

Protection de l'ESD: Comprend des mécanismes de protection à décharge électrostatique intégrés (ESD), tels que des diodes de serrage entre les terminaux et la masse. Ceux-ci protègent le CI contre les dommages lors de la manipulation ou du fonctionnement dans des environnements sujets statiques.

Compatibilité: Interface parfaitement avec différentes familles logiques, y comprisTTL (logique de transistor-transistor), NMOS et autres appareils CMOS. Cette polyvalence simplifie l'intégration dans les systèmes de logiques mixtes.

Flexibilité dans les applications: En raison de ses paires de transistors configurables, elle peut être utilisée à un large éventail d'objectifs, tels que la construction d'onduleurs, des amplificateurs, des oscillateurs, des régulateurs de tension, des portes logiques et même des circuits analogiques simples. Cette adaptabilité en fait un choix populaire pour le prototypage et les projets éducatifs.

Tolérance à la température: Fonctionne de manière fiable à travers une plage de température typique de -55 ° C à 125 ° C (grade industriel), garantissant des performances dans des conditions thermiques sévères ou variables.

Configuration de la broche CD4007

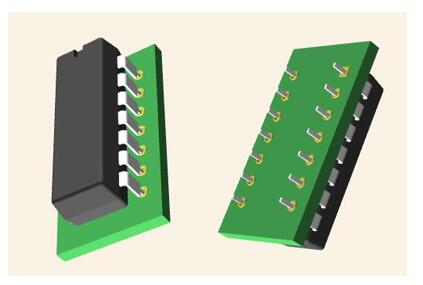

Modèle CD4007 CAD

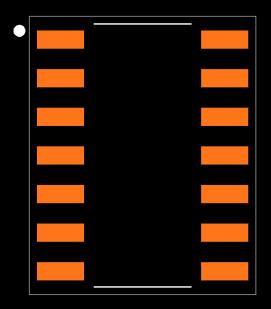

CD4007 Empreinte

Modèle CD4007 CAD

Applications de CD4007

Circuits logiques numériques

Onduleur: En combinant un transistor à canal N et un canal p à partir d'une paire,le CD4007Peut fonctionner comme une porte non (onduleur), un élément fondamental de la logique numérique.

Portes logiques: Configuration de plusieurs paires de transistors permet la création de portes complexes comme et, ou, nand et ni, permettant des opérations de logique numérique de base.

Talte et verres: Avec un câblage approprié, il peut former des éléments de mémoire simples (par exemple, des bascules SR) pour stocker des données binaires dans des circuits logiques séquentiels.

Circuits analogiques

Amplificateurs: Lorsqu'il est configuré en tant que paire complémentaire (amplificateur push-pull), il peut amplifier des signaux analogiques de basse puissance, tels que des sorties audio ou capteurs.

Oscillateurs: En tirant parti de ses paires de transistors avec des condensateurs et des résistances, il peut générer des signaux oscillants (par exemple, ondes carrées) pour les applications de synchronisation ou d'horloge.

Régulateurs de tension: Dans les configurations de shunt, il peut stabiliser les niveaux de tension, protégeant les composants sensibles des fluctuations de tension.

Détecteurs de seuil: Il peut agir comme un comparateur pour détecter quand une tension d'entrée traverse un seuil prédéfini, utile dans les systèmes basés sur les capteurs.

Gestion de l'énergie

Shifters de niveau de tension: Sa compatibilité avec les familles de logiques CMOS, NMOS et TTL lui permet de convertir les signaux entre différents niveaux de tension (par exemple, 5V en 12V), facilitant la communication entre les dispositifs non-dépareillés.

Commutateurs à faible puissance: Comme les MOSFET consomment une puissance minimale à l'état "ON", il peut agir comme un interrupteur à faible perte pour contrôler le flux d'alimentation dans les appareils à batterie.

Éducatif et prototypage

En raison de sa transparence (exposant les transistors individuels) et de la flexibilité, il est largement utilisé dans l'éducation électronique pour enseigner la conception du circuit, le comportement des transistors et les principes logiques. Il simplifie le prototypage des circuits personnalisés sans nécessiter de CI spécialisés.

Utilisations spécialisées

Modules de protection ESD: Ses diodes de serrage intégrées peuvent être réutilisées pour protéger d'autres composants d'un circuit de la décharge électrostatique.

Capteurs légers: Lorsqu'il est associé à une résistance dépendante de la lumière (LDR), il peut former de simples circuits de détection de lumière (par exemple, des veilleuses automatiques).

Pièces avec des spécifications similaires de CD4007

Fabricant de CD4007

Le principal fabricant deCD4007est Texas Instruments (TI). De nombreux produits connexes CD4007, tels que CD4007UB, CD4007UBEG4 et CD4007UBNSRG4, sont tous produits par Texas Instruments. Texas Instruments est une société de semi-conducteurs bien connue, et ses produits CD4007 ont les caractéristiques de performances de haute qualité et stables, qui sont largement utilisées dans divers circuits électroniques. Dans le passé, Fairchild (maintenant ONSEMI) a également produit CD4007, mais certains de ses modèles peuvent avoir été interrompus. Dans l'ensemble, Texas Instruments est le principal fabricant du marché actuel du CD4007.

Le CD4007Démontre l'adaptabilité remarquable de la technologie CMOS à travers sa structure de réseau de transistors distinctif, sa plage de fonctionnement à large tension et ses options de configuration flexibles. Des portes logiques simples aux circuits de traitement des signaux complexes, ce CI joue un rôle crucial dans l'éducation électronique, le développement de prototypes et les applications à petite échelle. Pour les ingénieurs électroniques et les amateurs, une compréhension approfondie des principes de travail et des techniques d'application du CD4007 élargit non seulement les perspectives de conception de circuits, mais incarne également la philosophie de conception électronique de "contrôler la complexité avec simplicité" - constituer des systèmes électroniques infiniment possibles avec les composants les plus fondamentaux.
