MC7447AHX1000NB: Analyse technique et applications d'un processeur d'architecture PowerPC haute performance

Dans le domaine de l'informatique intégrée et des systèmes de réseau, les performances, l'efficacité énergétique et la compatibilité des processeurs sont souvent cruciaux pour le succès d'une conception.Le MC7447AHX1000NBLancé par NXP (anciennement Freescale), en tant que membre important de la série MPC7447A, est devenu un choix idéal pour les appareils réseau, l'informatique industrielle et d'autres scénarios, grâce à sa conception avancée basée sur l'architecture PowerPC, une fréquence de base élevée de 1000 MHz et des caractéristiques fonctionnelles riches. Cet article analysera de manière approfondie la valeur fondamentale de ce processeur à partir d'aspects tels que les caractéristiques techniques, les paramètres de spécification, les avantages de performance et les scénarios d'application.

MC7447AHX1000NB+ Bom

MC7447AHX1000NB

LeMC7447AHX1000NBest un microprocesseur RISC haute performanceDéveloppé par NXP basé sur l'architecture PowerPC G4 de quatrième génération, appartenant à la série MPC7447A. S'appuyant sur la fondation robuste du MPC7447, ce processeur présente de nouvelles fonctionnalités telles queCommutation de fréquence dynamique (DFS)et les diodes de température, améliorant l'efficacité énergétique et la gestion thermique tout en maintenant une compatibilité complète.
En tant quecompatiblemise à niveau,le MC7447AHX1000NBPeut remplacer directement le MPC7447 dans les conceptions existantes lorsqu'elles sont alimentées à une tension de noyau de 1,3 V, éliminant le besoin de modifications matérielles et réduisant considérablement les coûts et les risques de mise à niveau du système. Conçu spécifiquement pour les systèmes de réseautage et informatique, il offre un traitement efficace des instructions parallèles via sonArchitecture superscalar, Caches à plusieurs niveaux et unités d'exécution multiples, répondant aux demandes des applications à haut débit.

Attributs MC7447AHX1000NB

MC7447AHX1000NB Détails d'épingle

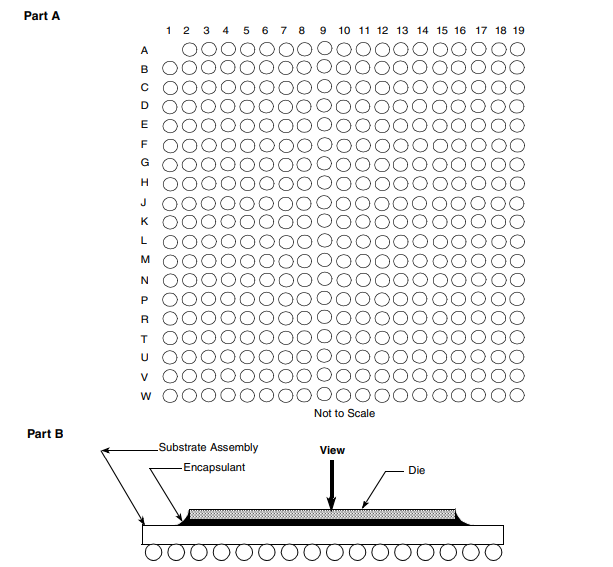

Ce diagramme montre les affectations de broches pourle MC7447AHX1000NBUtilisation du package 360 HCTE BGA. La partie A fournit une disposition supérieure de l'ensemble du tableau de la grille de balle, étiquetée de A à W (lignes) et 1 à 19 (colonnes), aidant à une identification claire de chaque emplacement de broche. La partie B donne un profil latéral du package, montrant comment la matrice interne se trouve dans le substrat et l'encapsulant. Ensemble, ces vues aident à assurer un placement et une orientation précis lors de l'assemblage de la carte et aider à comprendre comment la puce se connecte au reste du système.

Schéma de bloc MC7447AHX1000NB

Le MC7447AHX1000NBLe diagramme de blocs présente son architecture basée sur PowerPC. Il a une unité d'instructions avec des composants comme l'unité de traitement de la branche et la file d'attente d'instructions. L'unité d'achèvement gère l'achèvement de l'instruction. Il existe plusieurs unités fonctionnelles, telles que des unités entières, des unités vectorielles et une unité ponctuelle flottante. Les sous-systèmes de mémoire incluent les caches (L1 et le contrôleur de cache L2 unifié) et les files d'attente. L'interface de bus système se connecte aux systèmes externes. Des fonctionnalités supplémentaires comme les compteurs liés au temps, la gestion de l'alimentation et les interfaces de débogage améliorent sa fonctionnalité pour les applications de calcul intégrées et de systèmes réseau.

MC7447AHX1000NB JTAG Interface Connexion

Le diagramme décrit la connexion d'interface JTAG pour le MC7447AHX1000NB, une partie cruciale pour déboguer et programmer le processeur.
Réinitialiser les signaux: LeTrépanetHandicapLes signaux, qui peuvent provenir de la carte cible si disponibles, sont combinés via une porte NOR. Cela garantit que l'appareil est correctement réinitialisé dans diverses conditions. LeQackLe signal interagit également avec ces signaux de réinitialisation, contribuant au mécanisme de réinitialisation global.
Jtag - broches spécifiques: Épingles JTAG standard telles queTMS(Sélection du mode de test),To(Tester les données de sortie),TDI(Tester les données d'entrée), etTck(Horloge d'essai) sont présents.TMScontrôle les transitions d'état dans la machine d'état JTAG, tandis queToetTDIgérer respectivement la sortie des données et les entrées, etTckFournit l'horloge pour les opérations JTAG. LeTRSTLa broche (réinitialisation du test), qui peut être basculée pour réinitialiser la logique JTAG, est également incluse.
Power - Signaux liés et autres: LeVdd_senseLa broche est utilisée pour surveiller l'alimentation. En plus,Chkstp_outetChkstp_inLes broches sont liées aux fonctions de point de contrôle, permettant une pause et une reprise des opérations pendant les tests. Tirez - résistances vers le haut, principalement 10 kΩ connectées àOV <Bous, sont utilisés pour maintenir des signaux de niveau élevé stables lorsque les broches ne sont pas activement entraînées. Quelques broches marquées commeCaroline du Nord(Non connecté) Indiquez des connexions inutilisées dans cette configuration d'interface.

MC7447AHX1000NB Dimensions de contour

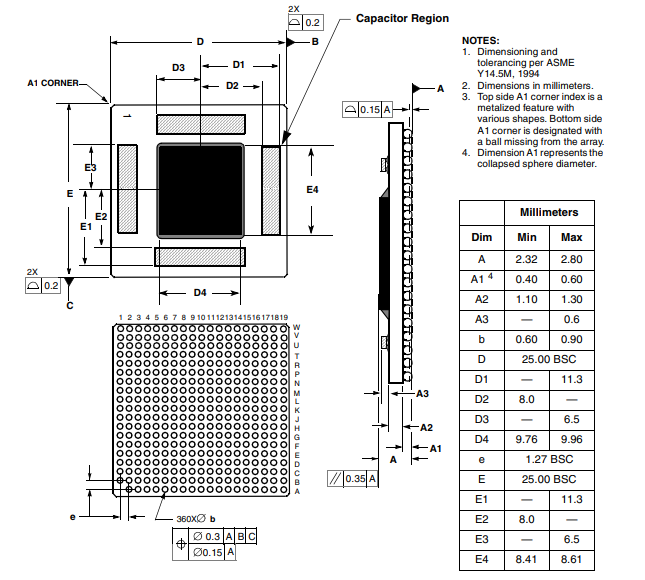

Le schéma des dimensions de contour dele MC7447AHX1000NBfournit des spécifications physiques essentielles. La vue latérale supérieure montre une disposition rectangulaire avec un indicateur d'angle A1 distinct. Les dimensions sont mesurées en millimètres conformément aux normes ASME Y14.5m, 1994. La longueur globale dans la direction D est spécifiée avec une dimension de base de 25,00 mm. Les dimensions internes clés comme D1, D2 et D3 aident à comprendre la disposition des composants internes. Les dimensions associées à la hauteur telles que E, E1, E2, E3 et E4 définissent le profil vertical du package. La disposition du tableau de la grille à billes (BGA) en bas est caractérisée par un diamètre de bille spécifié par dimension b. De plus, la région de condensateur sur le côté supérieur est marquée, indiquant les zones de placement des composants. Ces dimensions précises sont cruciales pour la conception de la carte de circuit imprimé (PCB) pour assurer une intégration appropriée du MC7447AHX1000NB.

Caractéristiques MC7447AHX1000NB

1. Architecture superscalar et capacité d'exécution parallèle

Le MC7447AHX1000NBComprend une conception superscalar haute performance qui permet le traitement parallèle de plusieurs instructions:

Manipulation du flux d'instructions: Il peut récupérer jusqu'à 4 instructions par cycle d'horloge à partir du cache d'instructions L1. La file d'attente d'instructions (IQ) peut contenir 12 instructions, avec jusqu'à 16 instructions dans diverses étapes d'exécution simultanément, augmentant considérablement le débit d'instructions.

Plusieurs unités d'exécution: Comprenant 11 unités d'exécution indépendantes, dont 4 unités entières, une unité à virgule flottante à 5 étapes (FPU), 4 unités vectorielles (support Altivec ™) et une unité de charge / magasin pipelineuse en 3 étapes (LSU). Cela permet une exécution parallèle des opérations entières, à virgule flottante et vectorielles, réalisant la plupart des instructions dans un seul cycle.

Prédiction des succursales: Équipé d'une table d'historique de branche de l'entrée 2048 (BHT) et d'un cache d'instructions cibles de branche à 128 entrées (BTIC), prenant en charge la prédiction de branche statique et dynamique. Cela réduit considérablement la latence des branches et améliore l'efficacité de l'exécution du programme.

2. Système de cache à plusieurs niveaux: Fondation pour un accès efficace aux données

Le système de cache sert de "accélérateur" pour les performances du processeur. Le MC7447AHX1000NB utilise une conception de cache à plusieurs niveaux basée sur l'architecture à Harvard:

Cache L1: Split en cache d'instructions 32 Ko et cache de données de 32 Ko, à la fois à 8 voies-associations avec une taille de bloc de 32 octets et un algorithme de remplacement Pseudo-LRU (PLRU). Le cache d'instructions fournit 4 instructions par cycle d'horloge, tandis que le cache de données prend en charge les taux d'accès à 4 mots / cycle, répondant aux demandes d'exécution à haute fréquence.

Cache L2: Un cache unifié de 512kb (partagé par les instructions et les données), 8 voies-associations avec une taille de ligne de 64 octets et une conception entièrement pipeline. Il transfère 32 octets de données au cache L1 par cycle d'horloge, avec une latence d'accès de seulement 9 cycles d'horloge sur les manquements du cache L1, atténuant efficacement les goulots d'étranglement d'accès à la mémoire.

Fonctions de cache: Prend en charge les modes de rédaction / écriture (configurable par page ou bloc), le logiciel désactiver / verrouiller et maintient la cohérence matérielle via le protocole MESI dans le cache de données, assurant la synchronisation des données dans les systèmes multiprocesseurs.

3. Gestion de l'énergie et thermique: conception intelligente pour l'efficacité énergétique

Pour répondre aux exigences de faible puissance des systèmes intégrés, le MC7447AHX1000NB intègre plusieurs mécanismes de gestion de puissance et thermique:

Commutation de fréquence dynamique (DFS): Permet de moitié la mise à l'échelle de la fréquence centrale contrôlée par le logiciel, réduisant la consommation d'énergie pendant les charges légères pour équilibrer les performances et l'efficacité énergétique.

Modes multi-puissance: Prend en charge trois modes de faible puissance: la Nap, le sommeil et le sommeil profond. Le mode de sommeil profond arrête la source de l'horloge PLL, minimisant la consommation d'énergie de veille (généralement 3,2W).

Surveillance de la température: Les diodes de température intégrées fournissent une surveillance de la température de jonction en temps réel, permettant une gestion thermique proactive pour éviter la dégradation des performances ou les dommages dus à la surchauffe.

Adaptation de tension: Fonctionne à une tension centrale de 1,3 V ± 50 mV avec support pour le décollement de la tension, réduisant davantage la consommation d'énergie lors de la baisse de la fréquence centrale pour s'adapter à diverses exigences d'efficacité énergétique.

4. Gestion de la mémoire et interface de bus: connectivité système flexible et compatible

Unité de gestion de la mémoire (MMU): Instructions et données indépendantes MMUS prenant en charge les adresses virtuelles 52 bits et les adresses physiques 32/6 bits. Un TLB à 128 entrées à 2 voies TLB gère les traductions d'adresse pour les pages de 4KB, les blocs de taille variable et les segments de 256 Mo, pour répondre aux besoins complexes de cartographie de la mémoire.

Protocoles de bus: Prend en charge MPX et un sous-ensemble des protocoles de bus 60X, se connectant à la mémoire principale et à d'autres ressources système via un bus d'adresse 36 bits et un bus de données 64 bits pour le transfert de données à haute efficacité.

Support multiprocesseur: Maintient la cohérence du cache via le protocole MESI et prend en charge les paires d'instructions "de réserve de charge / magasin" pour les opérations de mémoire atomique, répondant aux exigences de synchronisation dans les systèmes multiprocesseurs.

Applications MC7447AHX1000NB

Appareils réseau:Les périphériques de réseau central tels que les routeurs et les commutateurs nécessitent un débit élevé pour gérer le transfert de paquets de données et l'analyse du protocole.
Informatique industrielle:Les unités de contrôle industriel et les systèmes d'acquisition de données répondent aux besoins de l'informatique en temps réel et du traitement multi-tâches.
Serveurs intégrés:Les nœuds informatiques de bord et les petits serveurs équilibrent les performances et l'efficacité énergétique.
Équipement de test et de mesure:Les modules de traitement des données dans les instruments de haute précision nécessitent une puissance de calcul stable et une évolutivité.

MC7447AHX1000NB Avantages et inconvénients

Avantages

Puissante capacité de traitement parallèle: Équipé d'une architecture superscalar et 11 unités d'exécution indépendantes (y compris des unités entières, à point flottant, à vecteur et à charge / magasin), il prend en charge l'exécution parallèle multi-instruction. Avec 4 instructions obtenues par cycle d'horloge et jusqu'à 16 instructions à l'étape d'exécution simultanément, il améliore considérablement le débit d'instructions, ce qui le rend adapté à des tâches à haute charge telles que le traitement des paquets de données et l'informatique en temps réel.

Système de cache efficace: La conception du cache à plusieurs niveaux (32KB Instruction L1 + Cache de données L1 32KB, Cache unifiée L2 512KB) avec des vitesses d'accès rapide et une faible latence réduit efficacement les goulots d'étranglement d'accès à la mémoire. Le protocole MESI assure la cohérence du cache dans les systèmes multi-processeurs, améliorant l'efficacité de synchronisation des données.

Excellente gestion de l'efficacité énergétique: Intègre la commutation de fréquence dynamique (DFS) et plusieurs modes de faible puissance (sieste, sommeil, sommeil profond), permettant un ajustement flexible de la consommation d'énergie en fonction de la charge. Le mode de sommeil profond peut minimiser la puissance de secours à 3,2W, répondant aux exigences de faible puissance des systèmes intégrés.

Forte compatibilité et évolutivité: Prend en charge les protocoles MPX et 60X de bus, avec un bus d'adresse 36 bits et un bus de données 64 bits pour une connexion efficace à la mémoire et aux périphériques. Il prend également en charge les configurations multi-processeurs, facilitant l'expansion du système.

Caractéristiques de stabilité fiables: Diodes de température intégrées pour la surveillance de la température en temps réel, combinée avec un support de buts en tension, empêcher la dégradation des performances ou les dommages dus à la surchauffe, assurant un fonctionnement stable dans des environnements difficiles.

Désavantage

Consommation d'énergie relativement élevée sous pleine charge: Bien qu'il ait des mécanismes d'économie d'énergie, sa consommation d'énergie peut être plus élevée que celle de certaines architectures de faible puissance plus récentes (telles que les processeurs à base de bras) lors de l'exécution à la fréquence maximale de 1000 MHz, ce qui peut limiter son application dans des appareils à batterie avec des contraintes de puissance strictes.

Architecture plus ancienne: En tant que produit basé sur l'architecture PowerPC, son écosystème et son support logiciel ne sont pas aussi riches et mis à jour que ceux des architectures grand public comme x86 ou ARM. Cela peut augmenter la difficulté et le coût du développement et de la maintenance logiciels.

Puissance de traitement limitée par rapport aux processeurs modernes: Avec l'avancement de la technologie des semi-conducteurs, les processeurs modernes (tels que la série multi-core Cortex-A ARM ou Intel Xeon D) ont des comptes de noyau plus élevés et des microarchitectures plus avancées, surpassant leMC7447AHX1000NB en termes de performances de traitement globales, en particulier dans les tâches multi-thread.

Plus grande taille de package: La conception du package BGA, tout en garantissant une densité haute broche, peut nécessiter des processus de mise en page et de fabrication de PCB plus complexes, augmentant la difficulté de conception des appareils embarqués de petite taille.

Alternatives MC7447AHX1000NB

MC7447AHX1000NB Catégorie P-PowerPC Processor

Les processeurs d'architecture PowerPC sont des microprocesseurs RISC (Ensemble d'instructions réduits)Développés conjointement par IBM, Apple et Motorola en 1993. Caractérisés par des performances élevées, une faible consommation d'énergie et une forte évolutivité, ils adoptent des conceptions superscalar avec des pipelines multi-étages, prenant en charge le multiprocessement symétrique (SMP) pour un calcul parallèle efficace.
Les principales caractéristiques techniques incluent la technologie de traitement des vecteurs Altivec (améliorer le multimédia et le traitement du signal), les hiérarchies de cache à plusieurs niveaux (réduction de la latence de la mémoire) et les interfaces de bus flexibles (s'adapter à diverses architectures de système).
Largement utilisé dans les systèmes embarqués (contrôleurs industriels, routeurs de réseau), l'électronique grand public (Early Apple Mac, consoles de jeu comme Xbox 360) et les domaines aérospatiaux / défense, ils excellent dans les performances et la fiabilité en temps réel. Bien qu'écaillée par les ARM sur les marchés mobiles, PowerPC reste vital dans des domaines spécialisés nécessitant des solutions de traitement stables et à longue durée de vie.

MC7447AHX1000NB

Le fabricant d'origine dele MC7447AHX1000NBest Freescale Semiconductor, et ce produit appartient à sa série classique MPC74XX, développée sur la base de l'architecture PowerPC G4. Après que Freescale a été acquis par NXP Semiconductors en 2015, cette série de produits a été héritée par NXP et continue d'être prise en charge, et fait actuellement partie de la gamme de produits de traitement intégrée de NXP.
En tant que pionnier technologique, profondément engagé dans le champ intégré, lors de la conception du MC7447AHX1000NB, Freescale s'est concentré sur l'équilibreux et la fiabilité élevées: une fréquence principale 1 GHz combinée à un pipeline superscalar et à 512 kb de cache L2 pour répondre aux exigences à haut débit des appareils de réseau; Le package FCCBGA à 360 broches (25x25 mm) prend en charge les plages de températures à large large étendue (avec des modèles étendus couvrant -40 ~ 105 ℃), ce qui le rend adapté à des environnements rigoureux. Après avoir pris le relais, NXP a poursuivi la maintenance à long terme de cette série, garantissant l'alimentation continue du produit dans le contrôle industriel, le compréhension Edge et d'autres scénarios à travers des déclarations officielles de conformité chimique du site Web (telles que ROHS, ELV) et des canaux d'origine d'usine (tels que Shenzhen Huaxiong Semiconductor et d'autres agents).
Il convient de noter que la conception compatible PIN du MC7447AHX1000NB (qui peut remplacer directement le MPC7447) reflète la considération de Freescale des coûts de migration des clients, et la chaîne d'approvisionnement mondiale de NXP (telles que les entrepôts aux États-Unis et Hong Kong, Chine) a consolidé sa position de marché. Bien que l'architecture des bras soit progressivement devenue populaire, ce processeur maintient toujours la compétitivité dans les champs de niche avec des exigences strictes pour des performances et une compatibilité en temps réel, en s'appuyant sur la stabilité de l'écosystème PowerPC.

En tant que produit classique de l'architecture PowerPC de NXP,le MC7447AHX1000NBAtteint un équilibre parfait entre les performances et la fiabilité à une fréquence de 1000 MHz en intégrant des technologies telles que la conception superscalar, le cache à plusieurs niveaux et le contrôle de l'efficacité énergétique dynamique. Sa compatibilité des broches et ses riches fonctionnalités fonctionnelles fournissent non seulement un chemin pratique pour la mise à niveau des systèmes existants, mais apportent également des choix flexibles pour de nouvelles conceptions. Dans les champs du réseau et de l'informatique intégrée, ce processeur est sans aucun doute une solution idéale qui prend en compte les performances, le coût et la stabilité.

Produits à chaud de sic

71421LA55J8                   Upd44165184bf5-e40-eq3-a              SST39VF800A-70-4C-B3KE           IS66WV1M16DBLL-55BI-TR       AS4C32M16SB-7BIN          W25q16fwsnig

AS7C34098A-20JIN       752369-581-C               W957d6hbcx7i tr                   IS61LPS12836EC-200B3LI         MX25L12875FMI-10G               QG82915PL

Les informations sur le produit proviennent deSIC Electronics Limited. Si vous êtes intéressé par le produit ou avez besoin de paramètres du produit, vous pouvez nous contacter en ligne à tout moment ou nous envoyer un e-mail: sales@sic-chip.com.

MC7447AHX1000NB Posé fréquemment des questions [FAQ]

1. À quoi sert le MC7447AHX1000NB?

Le MC7447AHX1000NB est utilisé dans des systèmes embarqués qui nécessitent des performances fiables, comme les dispositifs multimédias, les contrôleurs industriels et les équipements de communication. Il gère le traitement des données, les tâches audio / vidéo et la gestion du système sans avoir besoin de trop d'énergie ou d'espace.

2. Le MC7447AHX1000NB prend-il en charge le débogage via JTAG?

Oui, c'est le cas. La puce comprend une interface JTAG via l'en-tête COP, qui vous permet de connecter un débogueur pour les tests et le dépannage. La configuration comprend des connexions pour les lignes de réinitialisation, d'horloge et de données, ce qui facilite la gestion du développement et de la vérification des erreurs.

3. Le MC7447AHX1000NB peut-il fonctionner dans des environnements difficiles?

Oui, il fonctionne dans une large plage de températures de 0 ° C à 105 ° C. Cela le rend adapté à une utilisation dans les environnements intérieurs et extérieurs, y compris les paramètres industriels où les températures peuvent varier.

4. Quels niveaux de tension la puce supporte-t-elle?

Il prend en charge deux tensions d'E / S de 1,8 V et 2,5 V. Cela aide à la compatibilité lors de la connexion à différents composants de la carte, vous pouvez donc construire un système sans courir dans des décalages de tension.

5. Le MC7447AHX1000NB est-il facile à monter sur une carte de circuit imprimé?

La puce est disponible dans un package FCCBGA à 360 balles en surface, qui est couramment utilisé dans l'assemblage moderne. Bien qu'il nécessite un équipement de placement approprié, il s'adapte bien aux processus de construction standard et est facile à intégrer dans les conceptions de cartes compactes.
