Dans les systèmes électroniques, la pureté et la précision des signaux déterminent directement les performances des appareils. Filtres électroniques composés deAmplificateurs opérationnels (AMP-OP)sont devenus un "pont" reliant les signaux originaux et des informations valides, grâce à leur capacité à filtrer précisément les fréquences du signal. Du filtrage d'ondulation d'alimentation simple à la démodulation de signaux de communication complexe, ces filtres actifs, à travers la combinaison ingénieuse d'amplifications opérationnelles, de résistances et de condensateurs, atteignent la rétention ou l'atténuation des signaux à des fréquences spécifiques. Ils résolvent non seulement les inconvénients des filtres passifs, tels que la faible capacité de charge et les courbes caractéristiques douces, mais assurent également la stabilité et la fiabilité du processus de traitement du signal via l'entrée à haute impédance et les caractéristiques de sortie à faible impédance des amplifications op. Cet article triera systématiquement les concepts de base, les classifications, les principes de travail et les scénarios d'application des filtres d'amplifications opérationnels, fournissant une perspective complète de la théorie à l'application pour la pratique de l'ingénierie électronique.
Qu'est-ce qu'un filtre électronique utilisant des amplificateurs opérationnels?
Un filtre électronique composé d'amplificateurs opérationnels (AMP-OP)est un circuit qui traite sélectivement les composants de fréquence des signaux électriques d'entrée, avec des amplifications op comme dispositifs actifs principaux, combinés avec des composants passifs tels que les résistances et les condensateurs. Par rapport aux filtres passifs composés uniquement de résistances, d'inductances et de condensateurs, ces filtres actifs offrent des avantages tels que un gain contrôlable, une forte capacité de charge et la capacité d'obtenir des caractéristiques de filtrage abruptes sans importants inductances. L'impédance d'entrée élevée et la faible impédance de sortie des amplifications opérationnelles isolent efficacement l'impact des sources de signal et des charges sur les performances de filtrage, créant des modules clés des filtres dans l'équipement de communication, l'instrumentation, le traitement audio et d'autres champs.
Le rôle des filtres électroniques
Les filtres électroniques jouent plusieurs rôles clés dans les systèmes électroniques:
Purification du signal:Les signaux de sortie du capteur sont souvent mélangés avec divers bruits à haute fréquence; Les filtres peuvent éliminer ces bruits pour expliquer clairement les signaux utiles. Par exemple, dans la sortie d'un capteur de température, les filtres peuvent éliminer les interférences à haute fréquence introduites par le circuit, ce qui rend les données de température plus précises.
Sélection de fréquence:Dans les systèmes de communication, les signaux de différents canaux sont transmis à différentes fréquences; Les filtres peuvent sélectionner les signaux de la fréquence cible chez eux pour éviter les interférences inter-canaux. Tout comme une radio reçoit des programmes de différentes fréquences en réglant différents filtres.
Protection anti-interférence:Il y a beaucoup d'interférence électromagnétique dans les environnements industriels; Les filtres peuvent empêcher ces signaux d'interférence d'entrer dans les circuits sensibles, assurant un fonctionnement stable du système. Par exemple, dans l'équipement de contrôle d'automatisation, les filtres peuvent résister aux interférences à haute fréquence générées au début des moteurs.
Façon de signal:Pendant la transmission des données, les signaux se déforment après transmission à longue distance; Les filtres peuvent les couper pour restaurer la forme d'origine des signaux, garantissant une réception précise des données.
Différents types de filtres électroniques
Les filtres électroniques peuvent être classés en fonction du type de signaux qu'ils traitent et des exigences d'application.
Types de filtres par traitement du signal:
Filtres analogiques: Ces filtres gèrent les signaux analogiques continus. Ils sont couramment utilisés dans la radiodiffusion traditionnelle et les équipements audio. En manipulant directement les amplitudes de signal, les filtres analogiques sont bien adaptés aux applications en temps réel.
Filtres numériques: Ces signaux discrets numérisés de processus et sont largement utilisés dans les dispositifs de communication et les systèmes informatiques modernes. Ils effectuent des opérations mathématiques sur les données du signal, offrant une flexibilité et une précision dans des applications telles que le traitement audio et les télécommunications.
Types de filtres par bande de fréquence:
Filtres passe-bas: Ceux-ci permettent aux signaux à basse fréquence de passer tout en supprimant ceux à haute fréquence. Ils sont très efficaces pour éliminer le bruit et les interférences des signaux. Par exemple, les filtres passe-bas peuvent purifier les sorties de capteurs en éliminant le bruit à haute fréquence.
Filtres passe-haut: Celles-ci permettent aux signaux de haute fréquence de passer et d'atténuer les signaux basse fréquence ou DC. Ils sont souvent utilisés pour l'amélioration du signal, comme mettant l'accent sur les bords dans le traitement d'image ou l'élimination du hum dans les signaux audio.
Filtres passe-bande: Celles-ci permettent aux signaux d'une plage de fréquences spécifiques de passer tout en supprimant ceux en dehors de cette plage. Ils conviennent aux applications nécessitant une sélection de fréquences et une extraction du signal, telles que les récepteurs radio réglant sur des stations spécifiques.
Filtres à arrêt de bande: Ceux-ci suppriment les signaux dans une bande de fréquences spécifique tout en permettant aux signaux en dehors de la bande de passer. Ils sont utilisés dans des scénarios où le blocage d'une plage de fréquences spécifique est nécessaire, comme l'élimination des interférences de lignes électriques dans l'équipement audio.
Filtres à tous les passes: Celles-ci ont une réponse en fréquence plate et n'atténuent aucune fréquence. Ils sont utilisés pour la correction de phase, le retard et l'égalisation des retards plutôt que le filtrage traditionnel.
Techniques et composants de conception:
Filtres passifs: Composé de résistances, d'inductances et de condensateurs, ces filtres ne contiennent pas de composants actifs comme les transistors ou les amplificateurs. Ils sont simples en structure, rentables et stables, couramment utilisés dans les applications RF et les alimentations.
Filtres actifs: Il s'agit notamment des composants d'amplification électronique tels que des amplificateurs opérationnels, permettant l'amélioration des signaux faibles. Ils conviennent aux applications nécessitant une amplification du signal et peuvent obtenir des performances plus élevées et des caractéristiques de réponse plus complexes par rapport aux filtres passifs.
Types de montage:
Filtres embarqués: Celles-ci sont directement intégrées dans les cartes de circuits imprimées, utilisées dans les appareils et les systèmes où l'espace et l'intégration sont des considérations critiques.
Filtres à panneaux: Plus grand et autonome, ces filtres sont généralement montés sur des racks ou des panneaux, séparés du circuit principal. Ils sont idéaux pour les applications nécessitant une inspection et une maintenance pratiques.
Filtres spécialisés:
Filtres Chebyshev: Ceux-ci ont des ondulations dans la bande passante ou la bande d'arrêt, offrant une meilleure précision de contrôle dans des gammes de fréquences spécifiques. Ils conviennent aux applications nécessitant des caractéristiques de coupure nettes.
Filtres gaussiens: Ce sont des filtres passe-bas linéaires et lisses qui utilisent des fonctions gaussiennes pour la sélection de poids. Ils éliminent efficacement le bruit gaussien et sont utilisés pour la réduction du bruit dans le traitement du signal ou de l'image.

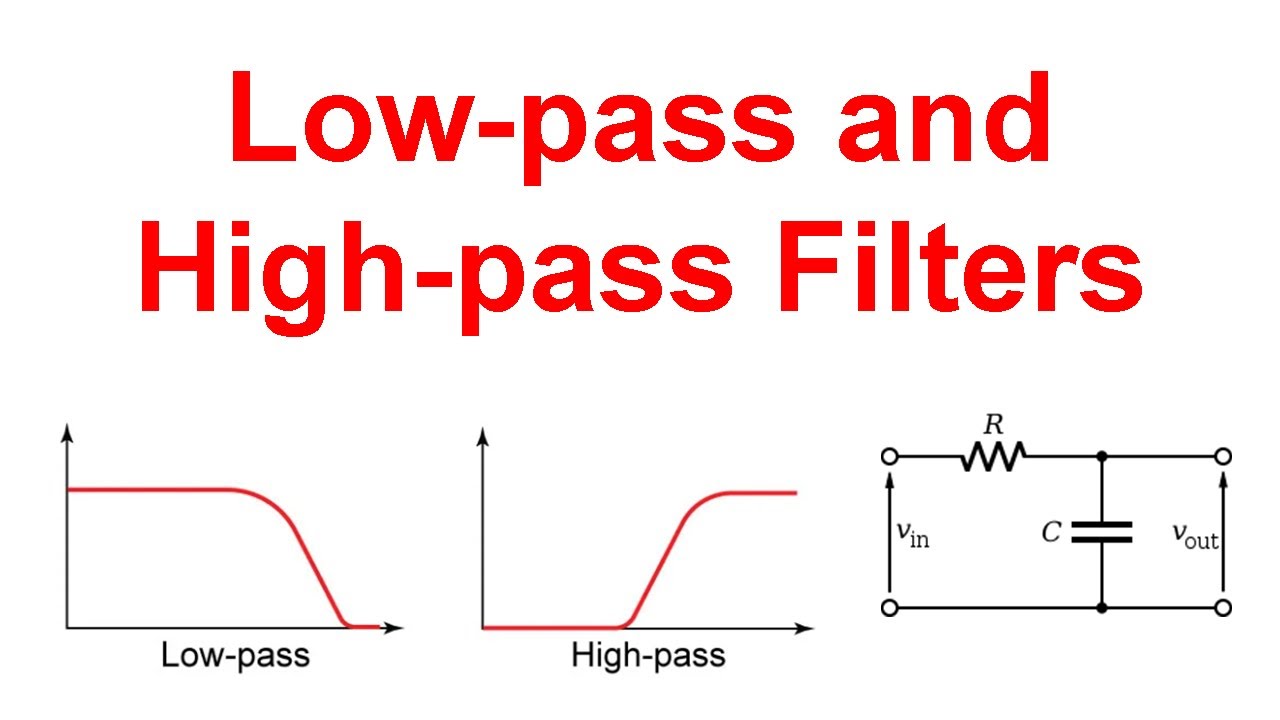

Filtres passe-bas
Structure de base:Composé d'un ampli d'opnat, d'une résistance et d'un condensateur. Un filtre passe-bas de premier ordre commun a une structure simple, ne contenant qu'un seul opération opérationnelle, une résistance et un condensateur. L'ampli-opératoire joue ici le rôle de l'amplification et de la mise en mémoire tampon, ce qui rend la sortie du filtre plus stable.
Principe de travail:Lorsque la fréquence du signal d'entrée est inférieure à la fréquence de coupure, la réactance capacitive est grande et le signal est principalement transmis à travers la résistance, sortie presque sans atténuation; Lorsque la fréquence est supérieure à la fréquence de coupure, la réactance capacitive diminue fortement, la plupart du signal est shunté par le condensateur et le signal de sortie est considérablement atténué.
Scénarios d'application:Couramment utilisé dans l'amélioration des basses de l'équipement audio, le filtrage des ondulations d'alimentation, etc. Par exemple, dans les alimentations CC, les filtres passe-bas peuvent filtrer les composants AC pour fournir une sortie CC stable.
Filtres passe-haut
Structure de base:Également composé d'un AMP-OP, d'une résistance et d'un condensateur, mais le mode de connexion du condensateur et de la résistance est différent de celui des filtres passe-bas. Dans un filtre passe-haut de premier ordre, le condensateur est connecté en série dans le chemin du signal et la résistance est mise à la terre.
Principe de travail:Pour les signaux à haute fréquence, la réactance capacitive est petite, donc le signal peut passer en douceur à travers le condensateur à l'extrémité de sortie; Alors que les signaux à basse fréquence sont difficiles à passer en raison de la grande réactance capacitive, et la plupart d'entre eux sont mis à la terre à travers la résistance, réalisant ainsi la suppression des signaux à basse fréquence.
Scénarios d'application:Largement utilisé dans le réglage des aigus de l'équipement audio, l'élimination du décalage CC, etc. Dans les amplificateurs audio, les filtres passe-haut peuvent éliminer le bruit à basse fréquence dans les signaux audio, ce qui rend les aigus plus clairs.
Filtres passe-bande
Un filtre passe-bande peut permettre aux signaux d'une plage de fréquences spécifique de passer. Cette plage de fréquence est déterminée par la fréquence de coupure inférieure et la fréquence de coupure supérieure, et la bande de fréquence entre eux est appelée bande passante.
Diagramme de circuit de filtre passe-bande
Structure de base:Peut être formé en connectant un filtre passe-bas et un filtre passe-haut en série. La plage de bande passante est déterminée en définissant raisonnablement les fréquences de coupure des deux filtres. L'AMP-OP fournit non seulement une fonction d'amplification, mais combine également bien les caractéristiques des deux filtres.
Principe de travail:Lorsque la fréquence du signal d'entrée est à l'intérieur de la bande passante, elle peut passer à la fois par le filtre passe-haut et le filtre passe-bas, en sortant ainsi en douceur; Lorsque la fréquence est inférieure à la fréquence de coupure inférieure, elle est supprimée par le filtre passe-haut; Lorsque la fréquence est supérieure à la fréquence de coupure supérieure, elle est atténuée par le filtre passe-bas.
Scénarios d'application:Utilisé dans les systèmes de réception de communication pour extraire des signaux porteurs de fréquences spécifiques; dans les équipements médicaux, tels que les électrocardiographies, pour filtrer les composants de fréquence spécifiques des signaux électriques cardiaques.
Filtres à arrêt de bande
Le rôle d'un filtre à tête de bande est de bloquer les signaux dans une plage de fréquences spécifique, qui est également définie par les fréquences de coupure inférieures et supérieures, et cette bande de fréquence est appelée bande d'arrêt.

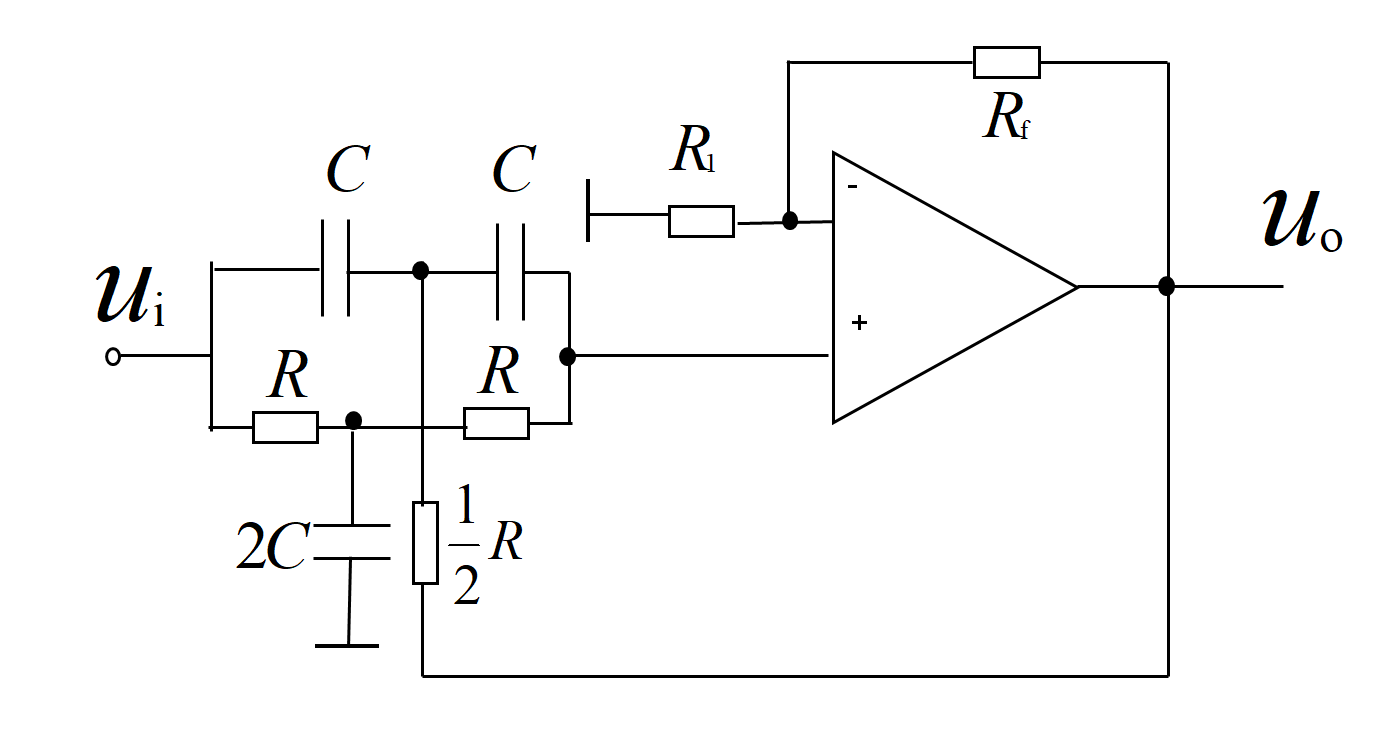

Diagramme du circuit de filtre d'arrêt de bande
Structure de base:Habituellement composé d'un filtre passe-bas et d'un filtre passe-fort connecté en parallèle. L'ampli-opératoire joue ici le rôle de la superposition du signal, synthétisant les signaux de sortie des deux filtres.
Principe de travail:Lorsque la fréquence du signal d'entrée est à l'intérieur de la bande d'arrêt, elle peut passer par le filtre passe-bas ni le filtre passe-haut, de sorte que le signal de sortie est considérablement atténué; Lorsque la fréquence est inférieure à la fréquence de coupure inférieure, elle peut être sortie à travers le filtre passe-bas; Lorsque la fréquence est supérieure à la fréquence de coupure supérieure, elle peut être sortie à travers le filtre passe-haut.
Scénarios d'application:Principalement utilisé pour éliminer les interférences de fréquences spécifiques, telles que le filtrage des interférences de fréquence de puissance de 50 Hz ou 60 Hz dans les systèmes d'alimentation; supprimer le bruit des fréquences spécifiques dans le traitement audio.
Conclusion
Avec le développement continu de la technologie électronique, les exigences de performance pour les filtres augmentent de plus en plus, telles que les bandes de pass plus étroites et les caractéristiques de déploiement plus abruptes. À l'avenir, les filtres hybrides combinant la technologie de traitement du signal numérique peuvent devenir une tendance de développement, élargissant encore leurs domaines d'application. La maîtrise des principes de travail et des méthodes de conception de ces filtres est crucial pour les ingénieurs électroniques, car il peut fournir une base solide pour la conception et l'optimisation de divers systèmes électroniques.
Produits à chaud de sic
71421LA55J8 Upd44165184bf5-e40-eq3-a SST39VF800A-70-4C-B3KE IS66WV1M16DBLL-55BI-TR AS4C32M16SB-7BIN W25q16fwsnig
AS7C34098A-20JIN 752369-581-C W957d6hbcx7i tr IS61LPS12836EC-200B3LI MX25L12875FMI-10G QG82915PL
Les informations sur le produit proviennent deSIC Electronics Limited. Si vous êtes intéressé par le produit ou avez besoin de paramètres du produit, vous pouvez nous contacter en ligne à tout moment ou nous envoyer un e-mail: sales@sic-chip.com.
Les filtres d'amplificateur opérationnel ont fréquemment posé des questions [FAQ]
Concepts de base et classification
Qu'est-ce qu'un filtre d'amplificateur opérationnel?
Un filtre d'amplificateur opérationnel est un circuit électronique composé d'un amplificateur opérationnel comme dispositif actif central, combiné avec des composants passifs tels que les résistances et les condensateurs. Il est utilisé pour passer ou atténuer sélectivement les composants de fréquence spécifiques du signal d'entrée et peut être divisé en passe-bas, pass élevé, bande passante, bande bande et autres types.
Quelles sont les principales différences entre les filtres actifs et les filtres passifs?
Les filtres actifs comprennent des composants actifs tels que les amplificateurs opérationnels et ont les avantages d'un gain contrôlable, d'une forte capacité de charge et de la capacité d'obtenir des caractéristiques de filtrage abruptes sans inductances à grand volume; Les filtres passifs sont uniquement constitués de résistances, d'inductances et de condensateurs, avec une structure simple mais un gain fixe et sont grandement affectés par la charge.
Paramètres de performance
À quoi se réfère la fréquence de coupure d'un filtre?
La fréquence de coupure fait référence à la fréquence à laquelle la puissance du signal est atténuée par 3DB, qui est la limite divisant la bande passante et la bande d'arrêt. Par exemple, la fréquence de coupure d'un filtre passe-bas est le point critique où les signaux à haute fréquence commencent à être considérablement atténués.
Comment l'ordre d'un filtre affecte-t-il ses performances?
L'ordre est déterminé par le nombre de composants de stockage d'énergie (condensateurs, inductances) dans le circuit. Plus l'ordre est élevé, plus la courbe caractéristique de filtrage est abrupte et plus la vitesse d'atténuation des signaux dans la bande d'arrêt (par exemple, la vitesse de déploiement d'un filtre de premier ordre est de 20 dB par décennie, et celle d'un filtre de second ordre est de 40 dB par décennie).
Comment mesurer la sélectivité d'un filtre?
Pour les filtres de bande et d'arrêt de bande, la sélectivité peut être mesurée par le facteur de qualité (valeur q). Plus la valeur Q est élevée, plus la bande passante (ou la bande d'arrêt) est étroite et plus la précision de dépistage est élevée pour des fréquences spécifiques.
Conception et application
Lors de la conception d'un filtre passe-bas, comment sélectionner les valeurs de résistance et de condensateur?
Il peut être calculé en fonction de la fréquence de coupure cible FC à travers la formule FC = 1/2πrc. Par exemple, si une fréquence de coupure de 1 kHz est requise, une combinaison d'une résistance de 15,9kΩ et d'un condensateur 10NF peut être sélectionnée (r = 1 / 2πfcc).
Pourquoi les filtres passe-bas peuvent-ils éliminer le décalage CC?
Les filtres passe-bas atténuent considérablement les signaux à basse fréquence (y compris les signaux CC avec une fréquence de 0). Les signaux CC sont supprimés car ils ne peuvent pas passer par le condensateur de la série, éliminant ainsi le décalage DC.
Comment la plage de bande passante d'un filtre passe-bande est-elle déterminée?
Il est déterminé conjointement par la fréquence de coupure inférieure (Ffaible) et la fréquence de coupure supérieure (Fhaut). La bande passante est la gamme de fréquences de ffaibleà fhaut, qui est généralement réalisé en cascade un filtre passe-haut (réglage ffaible)et un filtre passe-bas (réglage fhaut).
Dans quels scénarios les filtres à arrêt de bande sont-ils les plus couramment utilisés?
Ils sont principalement utilisés pour supprimer les signaux d'interférence des fréquences spécifiques. Par exemple, filtrer les interférences de fréquence de puissance de 50 Hz / 60Hz dans l'équipement audio et bloquer les signaux d'interférence des canaux adjacents dans les systèmes de communication.
Problèmes d'utilisation pratiques
La tension d'alimentation de l'amplificateur opérationnel affecte-t-elle les performances du filtre?
Oui, c'est le cas. La tension d'alimentation détermine l'amplitude du signal maximum que le filtre peut gérer. Si l'amplitude du signal d'entrée dépasse la plage d'alimentation, elle peut provoquer une distorsion du signal; Dans le même temps, les caractéristiques de réponse en fréquence de certains filtres changeront également avec la tension d'alimentation.
Comment réduire l'interférence du bruit du filtre?
Pendant la disposition, le chemin du signal doit être court et droit, loin des sources de bruit à haute fréquence; Sélectionnez des amplificateurs opérationnels à faible bruit, définissez des condensateurs de découplage d'alimentation électrique raisonnables; Pour les applications de haute précision, des mesures de blindage peuvent être adoptées pour réduire les interférences électromagnétiques.
Comment gérer les épingles d'amplificateur opérationnel inutilisées?
Les épingles d'amplificateurs opérationnelles inutilisées doivent être évitées d'être laissées flottantes. L'entrée non inversée peut être mise à la terre, l'entrée inverse peut être mise à la terre via une résistance et la sortie peut être court-circuitée avec l'entrée inverse (formant un suiveur de gain d'unité) pour empêcher les interférences d'affecter d'autres circuits.
Quelle est la relation entre la bande passante du filtre et la vitesse de traitement du signal?
Plus la bande passante est large, plus la plage de fréquences de signal peut gérer plus large que le filtre peut gérer, ce qui convient au traitement du signal à grande vitesse; Mais une bande passante excessivement large peut introduire plus de bruit, il est donc nécessaire de sélectionner un filtre avec une bande passante appropriée selon la plage de fréquence du signal réelle.
