P55NF06 MOSFET POWER N-CANNEL: Tout ce que vous devez savoir

Dans le vaste paysage des appareils semi-conducteurs,MOSFETS (métal - oxyde - champ semi-conducteur - transistors à effet)Jouez un rôle central, en particulier dans l'électronique de puissance. Parmi les nombreux modèles MOSFET disponibles, le P55NF06 représente sa combinaison unique de fonctionnalités, ce qui le rend adapté à une large gamme d'applications. Cet article plonge profondément dans le monde du MOSFET P55NF06, explorant ses spécifications techniques, ses principes de travail, ses applications et ses avantages par rapport à d'autres appareils similaires.

STP55NF06+ Bom

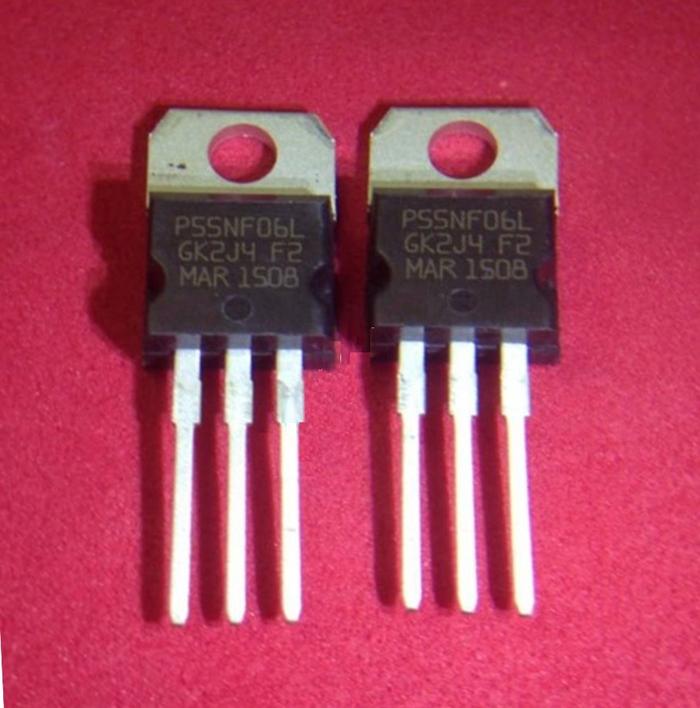

Qu'est-ce qu'un MOSFET de puissance P55NF06 N-canal?

Le P55NF06 est un MOSFET de puissance à N - ChannelLancé par Stmicroelectronics. Il a une tension nominale de 60V et un courant de drain continu de 50A à 25 ° C. Avec une résistance ultra - faible (valeur typique de 0,018Ω), il peut réduire considérablement la consommation d'énergie. Il comprend une vitesse de commutation rapide et d'excellentes performances dynamiques, adaptées aux applications de commutation à haute teneur en courant et à haute vitesse telles que la commande du moteur, les convertisseurs CC - CC. Emballé à - 220, il a de bonnes performances de dissipation de chaleur. Il est largement utilisé dans l'électronique automobile, comme les systèmes d'injection de carburant, l'ABS et les systèmes d'airbag, en raison de sa haute fiabilité.

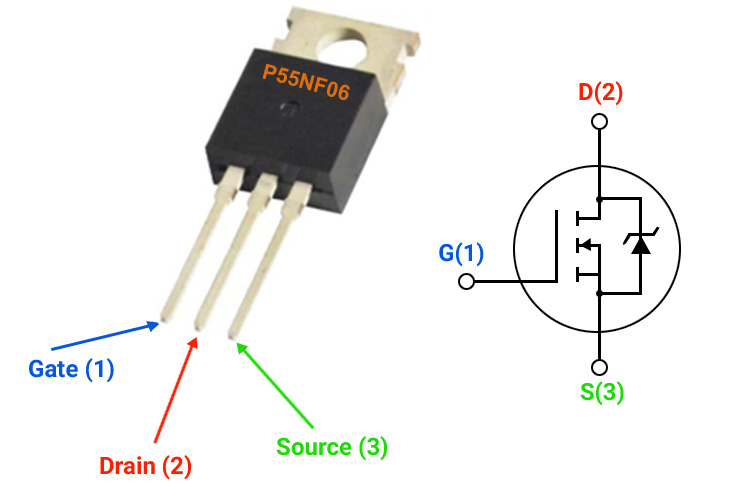

P55NF06 Configuration de la broche MOSFET

P55NF06 MOSFETSpécifications techniques

Caractéristiques clés de P55NF06 MOSFET

Le MOSFET de puissance P55NF06 N-canal, produit par Stmicroelectronics, est conçu pour des applications haute performance. Voici ses caractéristiques clés:

Faible résistance (RDS (ON))

RDS typiques extrêmement bas (on) de18 MΩ(à VGS = 10V), minimisant les pertes de conduction et la génération de chaleur.

Permet une gestion efficace de l'énergie dans des applications à courant élevé.

Capacité de courant élevé

Courant de drain continu (id) de50A(à 25 ° C), adapté à la commande du moteur, aux convertisseurs DC-DC et aux alimentations.

Peut gérer les courants de pointe jusqu'à200A, le rendant robuste pour les charges transitoires.

Cote de tension

Évaluation de tension de vidange (VDS) de60V, offrant une marge de sécurité pour les applications avec des pointes de tension.

Vitesse de commutation rapide

Charge de porte basse (QG ~ 72 NC) et temps de montée / baisse courte, permettant une commutation rapide dans les circuits PWM.

Idéal pour les applications à haute fréquence (par exemple, le changement de régulateurs jusqu'à 100 kHz +).

Performance thermique

Ensemble à 220 avec une excellente conductivité thermique, permettant une dissipation de chaleur efficace.

Dissipation de puissance (PD) de150W(avec une bonne chaleur).

Robustesse améliorée

AVALANCHE Energy classée (EAS) pour un fonctionnement fiable sous des charges inductives.

Protection intégrée contre les conditions de surintensité et de surtension.

Compatible au niveau logique

Tension de seuil de porte (VGS (TH)) de ~ 2-4V, compatible avec les sorties logiques standard (par exemple, microcontrôleurs 5V).

P55NF06 MOSFET équivalent

Pour les applications à courant élevé, il existe divers MOSFET qui peuvent remplacerLe P55NF06. Les modèles équivalents notables comprennent les 110n10, 65n06, 50n06, 75n06 et 80n06. Ces modèles offrent des capacités de tension et de gestion de courant comparables, ce qui les rend adaptées aux tâches intensives de gestion de l'alimentation. Par exemple, lorsqu'une capacité de courant légèrement inférieure est acceptable, les modèles 50n06 et 65N06 sont des choix idéaux, car ils peuvent optimiser la consommation d'énergie et réduire le débit de chaleur, prolongeant ainsi la durée de vie du système et améliorant l'efficacité.
Pour les applications nécessitant différents seuils de tension ou avec des contraintes d'emballage, des modèles tels que les BR75N75, BR80N75 et BUK7509-75A sont idéaux. Ces MOSFETs équilibrent la capacité de gestion de l'énergie et la taille physique, offrant une flexibilité de conception sans compromettre les performances. Ils sont bien adaptés aux applications qui exigent des caractéristiques de fonctionnement spécifiques (par exemple, différentes capacités de gestion de tension ou une meilleure gestion thermique) que le P55NF06 peut ne pas offrir.
Pour les applications opérant dans des conditions extrêmement élevées ou des conditions thermiques dures, des produits alternatifs de Rectifier international, tels que l'IRF1405, IRF2807, IRF3205, IRF3256 et IRF4410A, peuvent être pris en compte. Ces MOSFET sont réputés pour leur fiabilité dans des environnements difficiles comme les applications automobiles. Les IRF3205 et IRF3256 sont spécialement conçus pour résister aux conditions de fonctionnement rigoureuses des applications à stress élevé.
Pour les conceptions nécessitant un réglage fin de la vitesse de commutation, des valeurs de résistance ou des caractéristiques de charge de porte, les MOSFET tels que l'IRFB3207, IRFB4710, IRFB7740 et IRFZ44N offrent une gamme d'options. Ces modèles permettent aux concepteurs de faire correspondre précisément le MOSFET à leurs besoins spécifiques.

Principes de P55NF06 MOSFET

Le p55nf06, un mosfet à canal n -, a trois bornes: porte (g), source (s) et drain (d). Une tension positive sur la porte par rapport à la source génère un champ électrique. Ce champ tire les électrons de la source, formant un canal de type N entre la source et le drain. Lorsque la tension de la source (VGS) dépasse le seuil ~ 3V, les sauts de conductivité du canal, laissant l'écoulement du courant de la source (ID). Si VGS reste en dessous de ce seuil, le MOSFET reste éteint, à peine aucun courant passant entre le drain et la source.

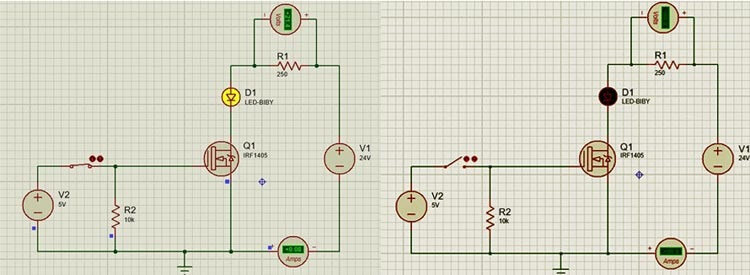

Circuit simulé MOSFET P55NF06

Dans l'état ON--, sa résistance de drain - Source ON - (RDS (ON) est vraiment faible, autour de 0,018Ω. Cette faible résistance rend la conduction actuelle efficace, réduisant la puissance perdue sous forme de chaleur. Comme, dans le circuit donné, lorsque le VGS droit frappe Q1 (l'IRF1405, qui fonctionne de manière similaire), le courant peut traverser la LED pour l'éclairer.
De plus, il a une capacité d'entrée relativement faible (CISS) et une charge de porte (qg). Ceux-ci l'aident à changer rapidement. Le CISS faible permet à la porte de la capacité de la porte et à la décharge rapidement, ce qui rend les transitions ON-OFF RAPIDE - Super importante pour des choses comme les convertisseurs DC - DC qui ont besoin d'une commutation à vitesse élevée. C'est bien comment ces petits aspects fonctionnent tous ensemble pour faire en sorte que le MOSFET fasse son travail, tu sais?

Pour les avantages et les inconvénients de P55NF06 MOSFET

Le MOSFET de puissance P55NF06 N-canalOffre un équilibre de performances et de polyvalence pour les applications à haute tension et à courant élevé, mais elle a également des limites. Voici ses principaux avantages et inconvénients:

Pros

Manipulation du courant élevé: Avec un courant de drain continu (ID) de 50A (à 25 ° C) et un courant de pointe jusqu'à 200A, il prend en charge de manière fiable des applications de haute charge comme des entraînements moteurs et des convertisseurs de puissance.

Faibles pertes de conduction: Sa résistance ultra-low (RDS (ON) ≈ 18 MΩ à VGS = 10V) minimise la perte d'énergie pendant la conduction, améliorant l'efficacité globale du système.

Évaluation de tension modérée: Une tension de vidange 60V (VDS) fournit une marge de sécurité pour les applications avec des pointes de tension, adaptées aux systèmes 12V / 24 V (par exemple, automobile, industriel).

Commutation rapide: Une charge de porte basse (≈72 nc) et des temps de montée / baisse rapide permettent un fonctionnement efficace dans les circuits PWM à haute fréquence, tels que les convertisseurs DC-DC.

Performances thermiques robustes: Le package TO-220 offre une excellente dissipation de chaleur, en soutenant jusqu'à 150W de dissipation de puissance avec une bonne chaleur de chaleur, critique pour les scénarios à courant élevé.

Robustesse de l'avalanche: Classé pour Avalanche Energy (EAS), il résiste aux transitoires de charge inductive, améliorant la fiabilité de la commande moteur et des applications de l'onduleur.

Rentable: Équilibre les performances et l'abordabilité, ce qui en fait un choix budgétaire pour les systèmes auxiliaires industriels et automobiles.

Inconvénients

Plage de tension limitée: La notation VDS 60V restreint l'utilisation dans les applications à haute tension (par exemple, les systèmes 48 V +), où des MOSFET à haute tension (par exemple, 100v +) sont nécessaires.

Pas optimisé au niveau logique: Bien que fonctionnel avec le lecteur de porte 10V, son seuil de porte (VGS (TH) = 2–4V) peut nécessiter des pilotes de porte supplémentaires pour un fonctionnement fiable avec une logique de 3,3 V, contrairement aux vrais MOSFET de niveau logique.

Contraintes de package: L'ensemble TO-220, bien que thermiquement efficace, est plus volumineux que les alternatives de montage en surface (par exemple, D2Pak), limitant l'utilisation dans les conceptions limitées dans l'espace.

Charge de porte plus élevée que certaines alternatives: Par rapport aux MOSFET plus récents, sa charge de porte (72 NC) est modérée, ce qui peut réduire légèrement l'efficacité de commutation dans les applications ultra-haute fréquence (par exemple,> 200 kHz).

Sensibilité aux pics de surtension: Au-delà de 60v, il manque de protection, nécessitant des circuits de serrage externes dans des environnements sujets à de grands transitoires de tension (par exemple, machines industrielles lourdes).

Applications MOSFET P55NF06

Le P55NF06, un MOSFET de puissance de canal N avec une cote de tension de 60V et une capacité de courant continu 50A, est largement utilisé dans diverses applications à haute tension à haute tension en raison de sa faible résistance sur la résistance, de la vitesse de commutation rapide et des performances robustes. Ses scénarios d'application clés comprennent:

Systèmes de contrôle des moteurs: Idéal pour conduire des moteurs CC, des moteurs CC sans balais (BLDC) et des moteurs pas à pas dans l'équipement industriel, la robotique et les systèmes auxiliaires automobiles. Sa capacité de manipulation du courant élevé assure un fonctionnement stable même sous les fluctuations de charge.

Alimentation et convertisseurs: Utilisé dans les convertisseurs Buck / Boost DC-DC, les régulateurs de tension et les alimentations en mode commuté (SMPS) pour l'électronique grand public, les machines industrielles et les appareils alimentés par batterie. Il gère efficacement la conversion de puissance avec une perte d'énergie minimale.

Électronique automobile: Appliqué dans les sous-systèmes automobiles tels que la direction électrique, les commandes d'éclairage et les systèmes de gestion de la batterie (BMS). Sa conception robuste résiste aux environnements électriques et thermiques durs des véhicules.

Onduleurs et onduleurs de puissance: Convient aux onduleurs à petite échelle qui convertissent la puissance DC (des batteries ou des panneaux solaires) en AC, alimentant les appareils ménagers ou l'équipement portable.

Systèmes de charge de batterie: Intégré dans les chargeurs de batterie pour les outils électriques, les batteries auxiliaires EV et les systèmes de stockage d'énergie, la gestion des courants de charge et l'assurance sûre.

Commutateurs de charge et circuits de protection: Fonctionne comme un interrupteur de charge à courant élevé dans les circuits de distribution d'alimentation, avec une commutation rapide permettant une réponse rapide aux conditions de surintensité ou de court-circuit, protégeant les composants en aval.

Automatisation industrielle: Utilisé dans les contrôleurs logiques programmables (PLC), les lecteurs de moteurs et les modules de capteur, fournissant une commutation d'alimentation fiable dans les configurations d'automatisation d'usine.

Analyse comparative avec d'autres MOSFET

Le MOSFET P55NF06a son propre ensemble de avantages et d'inconvénients en ce qui concerne les paramètres et les performances. Lorsque vous l'empilez contre d'autres MOSFET, les choses deviennent intéressantes. Prenez des courants courants comme le 2N7002, par exemple - ceux-ci sont principalement destinés à la commutation de petit signal, en déplaçant à quelques centaines de milliampères. Le P55NF06, cependant, peut gérer 50A en continu, ce qui est un énorme saut. Cela rend beaucoup mieux pour les travaux à courant élevé comme le contrôle moteur ou les convertisseurs DC-DC costauds.
Ensuite, il y a des MOSFET à haute tension tels que l'IRF840, qui peut prendre 500 V. Le P55NF06 se maximum à 60 V, il est donc hors de sa profondeur dans les configurations à haute tension. Mais dans des systèmes 12V ou 24 V? Il brille. Sa résistance sur le plan est bien inférieure à ces types à haute tension, ce qui est un grand plus lorsque vous avez affaire à une basse tension et à un courant élevé.
Les MOSFET de niveau logique comme l'IRRL44n sont une autre histoire. Ils sont construits pour fonctionner avec des tensions de porte basse, environ 5V, ce qui est super pratique pour les microcontrôleurs. Le P55NF06 peut également être conduit par un microcontrôleur, mais il a vraiment besoin d'environ 10 V pour s'allumer complètement. C'est un peu un tracas par rapport à l'Irlz44n, honnêtement.
Des spécialistes à haute fréquence, comme le SIC MOSFET C2M0080120D, sont dans une ligue à part. Ils ont de minuscules pertes de changement et peuvent fonctionner à des centaines de Kilohertz ou plus. Le P55NF06 commut assez rapidement, mais sa charge de porte est du côté supérieur. C'est bien pour des trucs généraux à haute fréquence, comme jusqu'à 100 kHz, mais dans des scénarios ultra-haute fréquence? Pas tellement.
Même parmi les MOSFET similaires - 50n06, 65N06 - le P55NF06 tient le coup. Le 50n06 correspond à son courant 50A, mais le P55NF06 a une résistance inférieure plus faible, ce qui signifie moins de puissance gaspillée. Le 65N06 peut gérer 65A, mais sa résistance sur le plan est un peu plus élevée. Donc, dans l'ensemble, le P55NF06 est plus efficace dans ces cas.

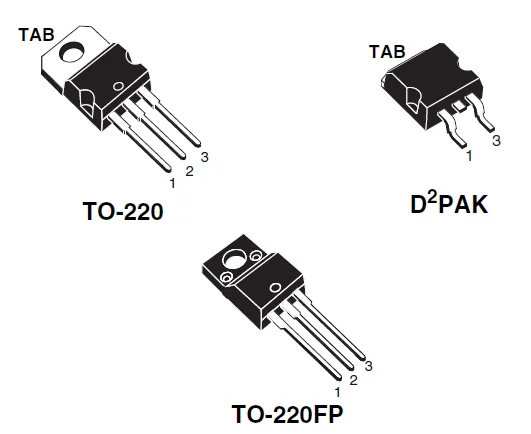

Packages STP55NF06

Le MOSFET STP55NF06est disponible dans plusieurs types de packages. Le plus courant est le package à 220. Cet ensemble est facile à installer et a de bonnes performances de dissipation de chaleur, ce qui est bénéfique pour le STP55NF06 pour fonctionner de manière stable dans des applications de courant élevé6. De plus, il peut également être emballé dans des formats D²PAK et TO-220FP. Le package D²PAK peut fournir une disposition plus compacte dans certains cas, ce qui convient aux applications avec un espace limité. Le package TO-220FP peut également avoir ses propres caractéristiques dans la dissipation et l'installation de chaleur, mais les performances spécifiques doivent être déterminées en fonction de la conception réelle du produit.

Produits à chaud de sic

71421LA55J8             Upd44165184bf5-e40-eq3-a      SST39VF800A-70-4C-B3KE           IS66WV1M16DBLL-55BI-TR       AS4C32M16SB-7BIN      W25q16fwsnig

AS7C34098A-20JIN        752369-581-C                 W957d6hbcx7i tr            IS61LPS12836EC-200B3LI           MX25L12875FMI-10G            QG82915PL

Les informations sur le produit proviennent deSIC Electronics Limited. Si vous êtes intéressé par le produit ou avez besoin de paramètres du produit, vous pouvez nous contacter en ligne à tout moment ou nous envoyer un e-mail: sales@sic-chip.com.

Questions fréquemment posées [FAQ]

1. Quelle est la tension de vidange maximale (VDS) du MOSFET P55NF06?
La tension de vidange maximale (VDS) du MOSFET P55NF06 est de 60 volts. Il s'agit de la limite absolue pour la tension qui peut être appliquée en toute sécurité entre le drain et les bornes source. Aller au-dessus de 60V et l'appareil est susceptible d'échouer immédiatement - vous devez donc le clouer dans la conception de circuits.
2. Comment la température affecte-t-elle les performances du MOSFET P55NF06?
Lorsque les températures augmentent, ce MOSFET commence à sous-performer. Sa résistance sur la résistance augmente, conduisant à une dissipation de puissance plus élevée, et sa capacité de transport actuel prend un coup. L'exécuter à long terme à long terme n'est pas seulement mauvais pour les performances - c'est comme une mort lente pour l'appareil, raccourcissant considérablement sa durée de vie. Donc, obtenir la bonne gestion de la chaleur est non négociable.
3. Quelles précautions doivent être prises lors de la manipulation et de l'installation du MOSFET P55NF06?
Les mesures antistatiques sont indispensables lors de la manipulation et de l'installation de cette pièce. Utilisez un bracelet ESD ou un tapis antistatique - l'électricité statique peut la faire frire en un instant, ce qui est un déchet total. De plus, ne pliez pas les pistes trop fort et regardez la température de soudure - des dommages physiques ou thermiques sont faciles à éviter si vous faites attention.
4. Le MOSFET P55NF06 peut-il être directement entraîné par un microcontrôleur?
Techniquement, oui - si la tension de sortie du microcontrôleur couvre le seuil de porte du MOSFET (généralement 2 à 4 V). Mais pour les applications à haute fréquence ou à courant élevé, un pilote de porte est bien meilleur. Sans cela, le microcontrôleur pourrait avoir du mal à conduire efficacement le MOSFET, ralentissant les performances de commutation et de blessures. Un peu vaincre le but, non?
5. Comment le MOSFET P55NF06 gère-t-il les charges inductives?
Il peut gérer les charges inductives (comme les moteurs ou les transformateurs), mais il y a une prise: la commutation de charges inductives crée des pointes de tension qui peuvent souffler le MOSFET. Le correctif? Ajoutez une diode en roue libre pour serrer ces pointes. Sautez ceci et vous demandez un appareil frit - c'est aussi simple que cela.
6. Quelle est la capacité d'entrée (CISS) du MOSFET P55NF06?
Sa capacité d'entrée typique (CISS) est d'environ 1350 pf. Cela importe beaucoup pour la commutation à haute fréquence - une capacité plus élevée ralentit la charge / décharge de la porte, faisant glisser la vitesse de commutation. Ainsi, le circuit du conducteur doit tenir compte de cela pour garder les choses vives.
7. Comment choisir le bon dissipateur de chaleur pour le MOSFET P55NF06?
Commencez par calculer la dissipation de puissance réelle de l'appareil. Ensuite, choisissez un dissipateur thermique qui peut gérer cette chaleur, en gardant le MOSFET dans sa plage de température de fonctionnement sûre. Le coup de feu sur le dissipateur thermique ici est un mouvement de recrue - la surchauffe provoquera des problèmes constants.
8. Quels circuits de protection sont recommandés pour le MOSFET P55NF06?
La surtension, la surintensité et la protection des surintenaires sont des bases. De plus, la commutation à grande vitesse peut créer des pointes de tension, donc l'ajout d'un circuit de snobber (comme un réseau RC ou RCD) aide à les supprimer. Sautez-les, et le MOSFET pourrait échouer de façon inattendue: les tracas totaux.
9. Comment tester la fonctionnalité du MOSFET P55NF06 avant utilisation?
Un multimètre fonctionne pour une vérification rapide: la porte de la porte doit se lire ouverte, et la source de drainage doit également être ouverte sans tension de porte. Appliquez suffisamment de tension de porte et la source de drainage doit conduite avec une faible résistance. Pour la tranquillité d'esprit, un test de charge rapide dans un circuit simple pour vérifier le comportement de commutation est intelligent - plus sûr que désolé.
10. Quels sont les modes de défaillance courants du MOSFET P55NF06?
Les façons courantes de l'échou: une surcharge thermique (mauvaise consommation de chaleur), une dégradation de l'oxyde de porte (à partir de tension de source de porte excessive) ou des pics de tension dépassant ses notes. Ces échecs sont généralement permanents, donc les empêcher avec une bonne conception est bien plus facile que de remplacer les pièces.
