Qu'est-ce qu'un capteur de gaz？
Essentiellement, les capteurs de gaz fonctionnent sur la base des interactions physiques ou chimiques entre les gaz et les matériaux sur la surface du capteur. Que ce soit la détection de fuites de gaz nocives dans la production industrielle, la surveillance de la sécurité des gaz dans les environnements domestiques ou même l'analyse des gaz respiratoires dans le domaine médical, les capteurs de gaz jouent un rôle indispensable. Avec le développement de l'Internet des objets et des technologies de maison intelligente, les scénarios d'application des capteurs de gaz sont constamment en pleine expansion, et les exigences pour leur sensibilité, leur sélectivité et leur stabilité sont de plus en plus élevées.
Comment fonctionne un capteur de gaz？

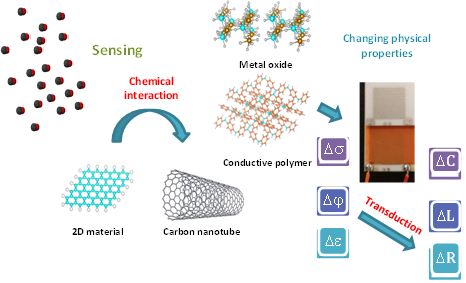

Principe de travail du capteur de gaz semi-conducteur

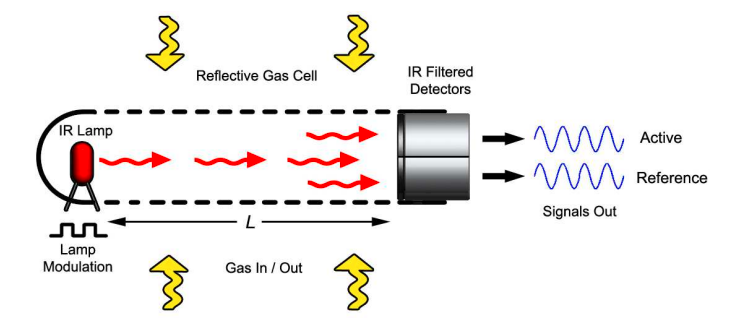

gaz infrarougePrincipe de travail des capteurs
Un autre type estcapteurs basés sur les principes physiques, comme les capteurs de gaz infrarouges. Un capteur de gaz infrarouge complet se compose d'une source de lumière infrarouge, d'une chambre optique, d'un détecteur infrarouge et d'un circuit de conditionnement du signal. Ce type de capteur est fabriqué en utilisant l'absorption de spectres infrarouges de fréquence spécifiques par les gaz. La lumière infrarouge est émise par l'extrémité émettrice et dirigée vers l'extrémité de réception, et lorsqu'il y a du gaz, il absorbe la lumière infrarouge, réduisant la quantité de lumière reçue, détectant ainsi la teneur en gaz. Actuellement, les capteurs infrarouges les plus avancés utilisent une double longueur d'onde, double récepteur pour rendre la détection plus précise et fiable.

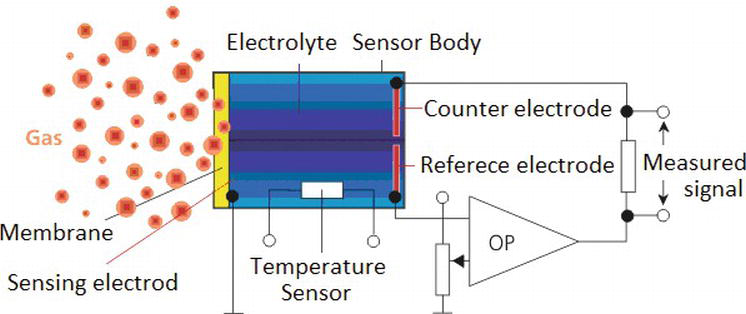

Principe de travail des capteurs de gaz électrochimiques
Il existe également des capteurs de gaz électrochimiques, dont le principe de travail est: Premièrement, la substance d'intérêt est réagi sur l'électrochimie électrochimique, produisant une réaction électrochimique qui convertit le changement chimique sur l'électrode en un signal électrique. Ce signal peut être un courant électrique, une différence de potentiel ou une valeur de résistance, etc. Deuxièmement, il existe une électrode de référence dans le capteur qui fournit un potentiel de référence pour rendre le signal de sortie du capteur électrochimique plus précis et plus stable. Enfin, le signal de sortie du capteur est amplifié par un circuit d'amplification de signal et converti en un signal numérique pour le traitement par un ordinateur.
Construction du capteur de gaz

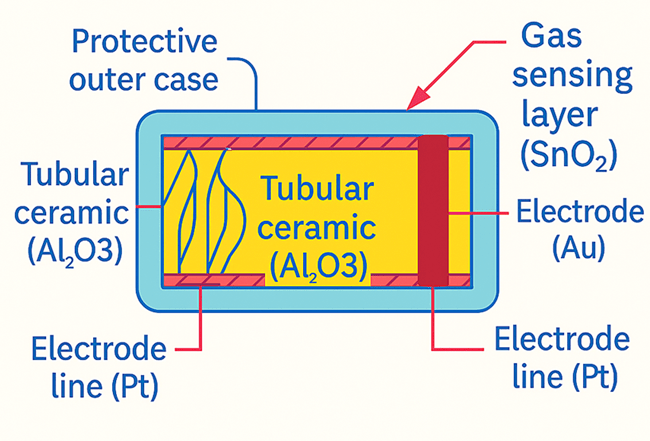

Diagramme étiqueté de la structure interne du capteur de gaz
L'élément sensible est le cœur du capteur, responsable de l'interaction avec le gaz. Pour les capteurs de gaz semi-conducteurs, l'élément sensible est un film d'oxyde métallique enduit sur un tube en céramique ou un substrat de silicium. Il y a généralement un fil de chauffage à côté, qui est utilisé pour chauffer le matériau sensible à une température de fonctionnement spécifique (généralement 200-400 & deg; c) pour améliorer son activité de réaction avec le gaz.
La fonction du circuit de conversion est de convertir les changements physiques ou chimiques (tels que les changements de résistance, de courant et d'intensité de la lumière) générés par l'élément sensible en signaux électriques standard (tels que la tension ou les signaux de courant) pour le traitement et l'analyse ultérieurs. Cette partie comprend généralement des composants électroniques tels que des résistances, des condensateurs et des amplificateurs opérationnels.
Le boîtier protège non seulement la structure interne, mais est également conçu avec des trous d'air spécifiques pour permettre au gaz cible d'entrer et de contacter l'élément sensible en douceur, tout en empêchant l'influence de facteurs d'interférence tels que la poussière et la vapeur d'eau. Le matériau de logement est généralement en plastique ou en métal, et son niveau de protection varie en fonction du scénario d'application.
Les composants auxiliaires peuvent inclure des éléments de compensation de température. Étant donné que les caractéristiques de nombreux matériaux sensibles sont affectées par la température, la compensation de température peut améliorer la précision de mesure du capteur. Il existe également des bornes de plomb pour connecter le capteur aux circuits externes.
Types de capteurs de gaz basés sur les principes de détection
Capteurs de gaz semi-conducteurs (oxyde métallique)
Ces capteursS'appuyer sur des matériaux d'oxyde métallique (par exemple, dioxyde d'étain, oxyde de tungstène, oxyde de zinc) qui réagissent à des gaz spécifiques. Dans l'air propre, les molécules d'oxygène adhèrent à la surface du matériau, piégeant les électrons et gardant la résistance élevée (et courant faible). Lorsque des gaz cibles sont présents, ils réagissent avec l'oxygène, libérant des électrons et réduisant la résistance - ce changement de résistance est mesuré pour déterminer la concentration de gaz.
Avantages: Petite taille, faible coût, réponse rapide et aptitude pour détecter le méthane, le propane, le monoxyde de carbone, etc.
Applications: Alarmes de fuite de gaz, purificateurs d'air, systèmes de sécurité de la cuisine et détecteurs ménagers.Limites: Une précision inférieure par rapport à d'autres types, ce qui les rend idéales pour une utilisation quotidienne mais pas des scénarios à haute précision.
Capteurs de gaz électrochimiques
Ces capteurs contiennent des liquides ou des gels qui réagissent avec des gaz spécifiques, générant un courant électrique faible proportionnel à la concentration en gaz et au mdash; plus la concentration est élevée, plus le courant est fort. Ils excellent à la fois à la détection et à la quantification des gaz avec une haute précision.Avantages: Des résultats compacts, économes en énergie et fiables pour les gaz toxiques comme le monoxyde de carbone, le chlore ou le sulfure d'hydrogène.
Applications: Détecteurs portables, casques de sécurité, moniteurs d'air intérieur, diagnostics médicaux et outils de sécurité industrielle.
Limites: Durée de vie limitée (1 & ndash; 3 ans) en raison du vieillissement des composants, nécessitant un remplacement au fil du temps.
Capteurs de gaz infrarouges (IR / NDIR)
Les capteurs infrarouges non dispersifs (NDIR) émettent une lumière infrarouge et mesurent combien est absorbé par les gaz & mdash; Chaque gaz a une «empreinte digitale» d'absorption unique pour des longueurs d'onde spécifiques. Une intensité de lumière réduite au détecteur indique la présence et la concentration du gaz.Avantages: Pas de pièces mobiles ou de réactions chimiques, conduisant à une longue durée de vie, à une grande précision et à un faible entretien.
Applications: Détecter le dioxyde de carbone, le méthane ou les réfrigérants dans les systèmes de chauffage, les serres, le stockage des aliments et les contrôles de ventilation.
Limites: Une plus grande taille, un coût plus élevé et une sensibilité aux interférences de poussière / humidité.
Capteurs de gaz à perles catalytiques
Ces capteurs utilisent de petits éléments chauffés recouverts d'un mélange spécial. Lorsque les gaz combustibles entrent en contact avec les éléments, les réactions de surface augmentent leur température et MDASH; Ce changement de chaleur est mesuré pour estimer la concentration en gaz.Avantages: Robuste, fiable pour les gaz explosifs et largement utilisé dans l'industrie lourde.
Applications: Raffineries, usines chimiques et installations de traitement du carburant.
Limites: Dépendre de l'oxygène pour fonctionner et peut manquer certains types de gaz.
Détecteurs de photoionisation (PID)
Les PID utilisent une lumière ultraviolette intense pour ioniser les molécules de gaz en particules chargées, générant un courant qui indique la présence du gaz. Ils excellent dans la détection des composés organiques volatils traces (COV) comme le benzène ou le formaldéhyde.Avantages: Réponse rapide, sensibilité élevée à de faibles concentrations.
Applications: Laboratoires, sites de déchets dangereux et détecteurs de terrain portables.
Limites: Pas universel (manque certains gaz) et relativement coûteux.
Capteurs de gaz photoacoustiques
En combinant la technologie NDIR et acoustique, ces capteurs utilisent une lumière pulsée pour chauffer les molécules de gaz, créant des ondes de pression (son) détectées par les microphones & mdash; La résistance du signal est en corrélation avec la concentration en gaz.Avantages: Sensibilité élevée, mesure sans contact, stabilité à long terme et aptitude aux faibles niveaux de gaz.
Applications: Surveillance environnementale, diagnostic médical et systèmes continus de sécurité industrielle.
Limites: Sensible aux vibrations / bruit, à l'étalonnage complexe et à un coût plus élevé.
Capteurs de gaz mems
Les capteurs de systèmes micro-électro-mécaniques (MEMS) intègrent de minuscules composants mécaniques / électroniques sur les puces de silicium, en utilisant la détection capacitive, thermique ou piézoélectrique. Ils sont ultra-petits et légers.Avantages: Une faible consommation d'énergie, une intégration facile dans les appareils compacts et précis pour la technologie portable / portable.
Applications: Électronique intelligente, systèmes automobiles, drones et automatisation industrielle.
Limites: Sensible aux facteurs environnementaux, à la plage de mesure limitée et à une durée de vie plus courte dans des conditions difficiles.
Capteurs de gaz de conductivité thermique
Celles-ci mesurent la facilité avec laquelle la chaleur se déplace dans l'air à l'aide d'un fil chauffé et MDASH; la présence de gaz modifie la conduction thermique, qui est mesurée pour identifier le type de gaz.Avantages: Stable, pas de réactions chimiques, adaptées aux gaz inertes comme l'hélium ou l'argon.
Applications: Laboratoires, salles blanches et stations de remplissage de gaz.
Limites: Moins commun pour les gaz toxiques ou combustibles, en se concentrant principalement sur l'analyse de la composition du gaz.
Chaque type équilibre la précision, le coût, la taille et la durée de vie, ce qui les rend adaptés à des scénarios spécifiques et MDASH; de la sécurité des ménages à la surveillance de précision industrielle.

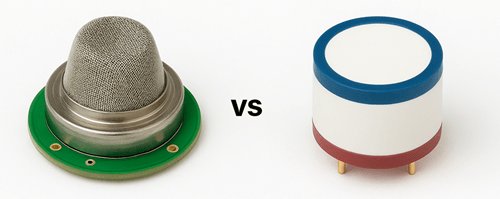

Capteur de gaz vs capteur de monoxyde de carbone
| Aspect | Capteur de gaz | Capteur de monoxyde de carbone |
|---|---|---|
| But | Détecte une large gamme de gaz (dépend du type). | Détecte exclusivement le monoxyde de carbone (CO). |
| Spécificité | Non spécifique (cible plusieurs gaz). | Très spécifique à CO. |
| Technologie | Varié (semi-conducteur, infrarouge, catalytique, etc.). | Principalement électrochimique (optimisé pour le CO). |
| Focus de cas d'utilisation | Divers (industriel, environnemental, etc.). | Sécurité-critique pour l'exposition toxique au CO. |
Conclusion
Les capteurs de gaz améliorent la sécurité dans divers environnements en détectant les gaz nocifs. Comprendre comment ils fonctionnent et choisir le bon capteur vous permet de les utiliser efficacement à la maison, sur le lieu de travail ou n'importe où propre est une priorité.
Produits à chaud de sic
71421LA55J8 Upd44165184bf5-e40-eq3-a SST39VF800A-70-4C-B3KE IS66WV1M16DBLL-55BI-TR AS4C32M16SB-7BIN W25q16fwsnig
AS7C34098A-20JIN 752369-581-C W957d6hbcx7i tr IS61LPS12836EC-200B3LI MX25L12875FMI-10G QG82915PL
Les informations sur le produit proviennent deSIC Electronics Limited. Si vous êtes intéressé par le produit ou avez besoin de paramètres du produit, vous pouvez nous contacter en ligne à tout moment ou nous envoyer un e-mail: sales@sic-chip.com.
Capteur de gaz Questions fréquemment posées [FAQ]
1. Les capteurs de gaz consomment-ils beaucoup de puissance?
Cela dépend du type. Les capteurs électrochimiques et catalytiques utilisent généralement très peu d'énergie (milliampères), ce qui les rend adaptés aux appareils alimentés par batterie comme les détecteurs portables. Les capteurs infrarouges, cependant, ont souvent besoin de plus de puissance (parfois des watts) en raison de leurs sources lumineuses et de leur électronique complexe, elles sont donc meilleures pour les configurations câblées.
2. Les capteurs de gaz peuvent-ils fausse alarme?
Oui, et c'est plus courant que vous ne le pensez. Les gaz interférents sont un grand coupable - par exemple, un capteur de CO peut réagir aux fumées d'éthanol. Une humidité élevée ou des pointes à température soudaine peuvent également rejeter les lectures. Le choix d'un capteur avec un filtrage d'interférence intégré aide, mais aucun capteur n'est immunisé à 100%.
3. Comment les capteurs de gaz gèrent-ils de faibles concentrations de gaz?
La sensibilité varie: certains peuvent détecter les gaz en pièces par milliard (PPB) (utiles pour la surveillance environnementale), tandis que d'autres ne ramassent que des pièces par million (PPM) ou plus (bien pour les alarmes de sécurité). Par exemple, les capteurs de formaldéhyde ont souvent besoin d'une sensibilité au niveau PPB, tandis que les détecteurs de propane se concentrent sur PPM pour déclencher des alertes avant les risques d'allumage.
4. Y a-t-il des capteurs de gaz qui fonctionnent dans des environnements explosifs?
Absolument - les capteurs «intrinsèquement sûrs» sont conçus pour les atmosphères explosives (comme les raffineries ou les mines d'huile). Ils sont scellés pour empêcher les étincelles du capteur lui-même d'allumer des gaz inflammables, et ils répondent aux normes de sécurité strictes (par exemple, ATEX ou UL Class I div 1).
5. Les capteurs de gaz peuvent-ils être calibrés à la maison?
Probablement pas facilement. L'étalonnage professionnel nécessite un accès à des concentrations précises et connues du gaz cible, ce qui n'est pas possible pour la plupart des utilisateurs. Certains fabricants proposent des kits d'étalonnage pour les capteurs industriels, mais les utilisateurs à domicile doivent généralement renvoyer l'appareil au fabricant ou à un centre de service.
6. Les capteurs de gaz doivent-ils être nettoyés?
Parfois, oui. La poussière, l'huile ou les débris peuvent bloquer l'entrée du gaz du capteur, réduisant la réactivité. Les capteurs catalytiques, en particulier, peuvent être «empoisonnés» par des silicones ou des fumées en plomb, qui enrober l'élément de détection. Un nettoyage doux avec de l'air comprimé (éviter les liquides) peut aider, mais une contamination sévère signifie souvent remplacer le capteur.
7. À quelle vitesse les capteurs de gaz réagissent-ils aux fuites de gaz?
Le temps de réponse varie de la milliseconde aux secondes. Les capteurs catalytiques réagissent rapidement (sous une seconde) aux gaz inflammables, ce qui est essentiel pour la sécurité. Les capteurs électrochimiques peuvent prendre 2 à 10 secondes pour se stabiliser, tandis que les capteurs infrarouges peuvent être un peu plus lents (5 à 20 secondes) mais plus cohérents.
8. Y a-t-il des capteurs de gaz sans fil?
Oui, de nombreux capteurs modernes se connectent via Bluetooth, Wi-Fi ou LORA pour une surveillance à distance. Ils sont populaires dans les maisons intelligentes (liant les applications pour les alertes) ou les configurations industrielles où le câblage est difficile, comme les grands entrepôts. La durée de vie de la batterie peut être un compromis, cependant - les caractéristiques sans transition égousent souvent la puissance plus rapidement.
9. Les capteurs de gaz peuvent-ils détecter le gaz à travers les murs ou les barrières?
Non, les gaz doivent atteindre directement l'élément de détection du capteur. Les murs, les récipients scellés ou même les boîtiers en plastique épais peuvent bloquer le débit de gaz, conduisant à des détections retardées ou manquées. Le placement est essentiel - les capteurs doivent être dans des zones ouvertes où le gaz est susceptible de s'accumuler, comme près des plafonds pour les gaz plus légers que l'air (méthane) ou les planchers pour les plus lourds (propane).
10. Que se passe-t-il si un capteur de gaz est exposé aux niveaux de gaz bien au-dessus de sa plage?
Il pourrait «saturer» - le capteur ne peut pas distinguer les concentrations très élevées, donc les lectures sont maximales. Dans les cas extrêmes, des niveaux élevés peuvent endommager l'élément de détection: par exemple, exposer un capteur catalytique aux concentrations de gaz dépassant de loin sa limite peut brûler le catalyseur, le rendant inutile. C'est pourquoi de nombreux détecteurs incluent la protection contre la surcharge pour s'arrêter temporairement.
